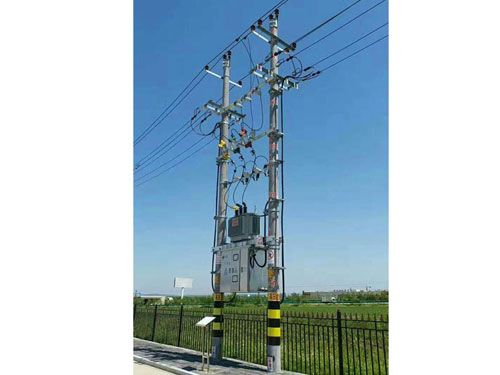

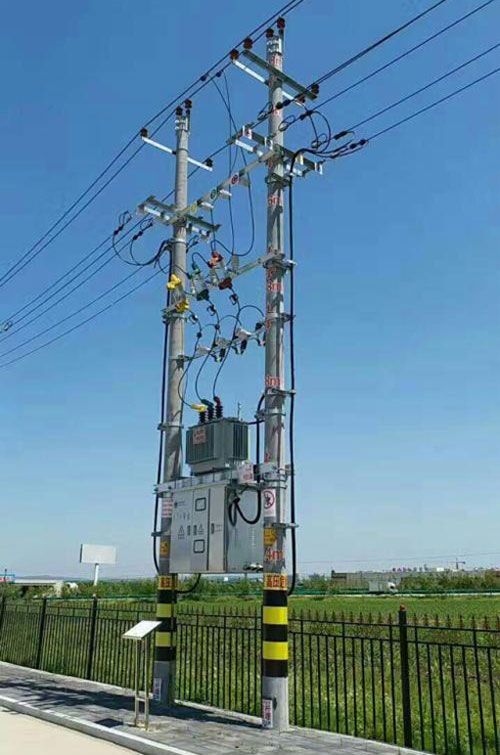

10kV柱上變壓器臺成套設備

產品概述：
    10kV柱上變壓器臺成套設備是一種以變壓器為核心設備，將低壓綜合配電箱（JP柜）、熔斷器、避雷器、鐵附件、金具、高低壓電線電纜等附件集成在同一套組合設備的新型電氣成套設備，具有結構緊湊，布局合理，方便施工，運行特點，廣泛使用在城鄉10kV：0.4kV配電網絡中，是目前使用較廣泛的10kV：0.4kV配電設施。
應用特點：
1、性價比高，降低電網投資成本，提高設備投資效益；
2、集成化程度高，占地面積小，設計布點及施工安裝難度??；
3、停送電操作等運行維護方便。
型號意義

ZA-1-   C    -    L    -    400kVA -12m

設計方案  安裝方式（側裝:C/正裝:Z）  導線類型（電纜:L/導線:X）  額定容量  導線長度

產品符合標準
GB 1094      電力變壓器
GB 311.1      高壓輸變電設備的絕緣配合
GB 1208　    電流互感器
GB 2536      變壓器油
GB 5273      變壓器、高壓電器和套管的接線端子
GB/T 5585　  電工用銅、鋁及其合金母線
GB/T 6451　  油浸式電力變壓器技術參數和要求
GB/T 25446    油浸式非晶合金鐵芯配電變壓器技術參數和要求
GB/T 7295    運行中變壓器油質量標準
GB 11032  　 交流無間隙金屬氧化物避雷器
GB/T 13499    電力變壓器應用導則
GB/T 15164    油浸式電力變壓器負載導則
GB 15166.2　 高壓交流熔斷器 第2部分：限流熔斷器
GB/T 17468    電力變壓器選用導則
GB 50150　    電氣裝置安裝工程 電氣設備交接試驗標準
GB/T 4109　  交流電壓高于1000V的絕緣套管
DL/T 572      電力變壓器運行規程
GB 4208　    外殼防護等級（IP代碼）
GB/Z 6829　  剩余電流動作保護電器的一般要求
GB 7251.1　  低壓成套開關設備和控制設備
GB/T 10233　 低壓成套開關設備和電控設備基本試驗方法
GB 13955　    剩余電流動作保護裝置安裝和運行
GB 14048.2　 低壓開關設備和控制設備　第2部分：斷路器
GB/T 15576　 低壓成套無功功率補償裝置
GB/T 17626　 電磁兼容
DL/T 375　 戶外配電箱通用技術條件
DL/T 499　 農村低壓電力技術規程
DL/T 614　 多功能電能表
DL/T 620　 交流電氣裝置的過電壓保護和絕緣配合
GB/T 2314　 電力金具通用技術條件
GB/T 2317 　 電力金具試驗方法
GB/T 14049　 額定電壓10kV架空絕緣電纜
GB/T 3048　 電線電纜電性能試驗方法
GB/T 15166　 交流高壓熔斷器
DL/T 640　 戶外交流高壓跌落式熔斷器及熔斷件訂貨技術條件
Q/GWD 13001  高海拔外絕緣配置技術規范
技術參數
